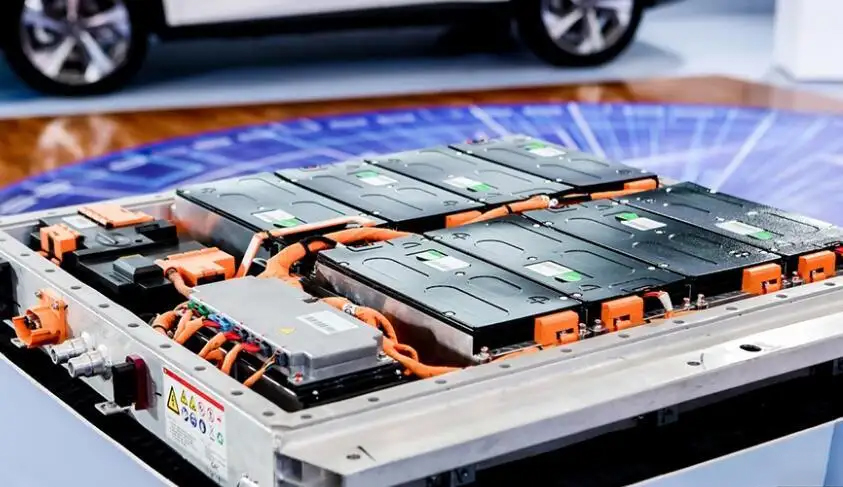

動力電池是新能源汽車的關鍵部件之一，作為其核心零部件，它的安全性和性能直接關系到新能源汽車的發展。而連接片是動力電池模組連接的重要組成部分，其連接方式則直接影響連接片的穩定性及可靠性。

下面，由金吉港詳細為大家介紹動力電池模組連接片的焊接方式。

動力電池模塊的連接片大多采用多層材料復合材料的方法，其中一層材料是連接件和極柱之間的連接層，以保證焊接性能。采用多層材料疊加，保證連接片的導電性。

連接板基板經過多層箔堆疊后加工成型，可形成柔性區域，用于補償動力電池芯部膨脹引起的位移，減小對低強度界面的影響。

動力電池模塊的連接件一般為矩形、梯形、三角形、臺形，銅箔連接面粘貼0.1厚的鎳片，焊接時表面在高溫下容易氧化變色，并在不破壞產品表面涂層的情況下進行拋光清洗。這樣的產品不僅解決了整體電鍍的問題，也解決了電導率最大化的問題。

各動力電池生產商選用連接片的厚度是不同的，因連接片的厚度關系到耗用材料的重量及整體動力電池模組的重量，降低厚度是動力電池模組向輕量化設計的方向。

應用于動力電池模組連接片的焊接方式有電阻焊、激光焊、高分子擴散焊。

01 電阻焊

電阻焊是一種以電阻熱為能量的焊接方法。

電阻焊是利用電流流過工件接觸面和相鄰區域產生的電阻熱效應，將其加熱到熔融或塑性狀態，同時加壓形成金屬結合。

電阻焊焊接時不需要填充金屬，生產率高，焊件變形小，易于自動化。為了防止接觸面上的電弧和鍛焊金屬，焊接時應始終施加壓力。

在電阻焊接過程中，待焊接工件的接觸表面對于獲得穩定的焊接質量至關重要。因此，在焊接之前，必須清潔電極和工件之間以及工件之間的接觸表面。

在動力電池的分組工藝中，電阻焊是比較成熟的工藝，應用于連接片與電池極片之間的焊接。

焊點數量少，連接緊密，可靠性強，但與其他焊接方式相比，電阻焊接方式的焊點更易熱失控，需要精細的工藝控制方能保證焊接質量。

由于其設備簡單、成本低廉，在動力電池行業發展初期得到了廣泛應用。近年來逐漸被更先進的激光焊接和高分子擴散焊所取代。

02 激光焊

動力電池內部也是一整個復雜的系統，從電芯、電池模組、電池包，歷經一道道制造工序，最后組裝成一整個動力電池系統。這其中，材料與材料、模組與模組、電池包結構的連接就涉及到高要求的焊接工藝——激光焊接。

激光焊接是利用高能量密度的激光束作為熱源的一種高效精密焊接方法。

激光焊接效率高，易于實現自動化生產。在不斷改進焊接工藝，限制成型過程中的熱影響以后，在實際生產中的應用也越來越多，激光焊接配合工業機器人正在逐步成為自動化動力電池模組生產線的主力。

動力電池分方形、圓柱和軟包電池。當下，在動力電池的生產中，使用激光焊接的環節主要包括。

中道工藝：極耳的焊接(包括預焊接)、極帶的點焊接、電芯入殼的預焊、外殼頂蓋密封焊接、注液口密封焊接等。

后道工藝：包括電池PACK模組時的連接片焊接，以及模組后的蓋板上的防爆閥焊接等。

目前動力電池中激光焊接的主要問題是氣孔、 裂紋、成形不良、炸孔等焊接缺陷 。這些缺陷導致電池組強度降低、密封性和導電性下降，引發電池漏液和發熱等一系列安全問題 。

針對這些問題，大量研究著眼于工藝優化，通過調整激光焊接的功率、脈沖寬度、焊接速度、離焦量等參數可以有效減少缺陷。

03 高分子擴散焊

高分子擴散焊是新一代的擴散焊機， 導電帶軟連接設備，主要由主機與控制兩部分組成，可實現高分子材料間的擴散焊接廣泛應用于電力、化工、冶煉等行業，主要生產行業急需的母線伸縮節和軟連接導電帶產品，可實現軟母線、軟母線與硬母線、硬母線之間的擴散焊接。

其原理就是在一定溫度和壓力下，將待焊物質的焊接表面相互接觸，通過微觀塑性變形或通過焊接面產生微量液相而擴大待焊表面的物理接觸，使之距離達(1～5)×10-8cm以內(這樣原子間的引力起作用，才可能形成金屬鍵)，再經較長時間的原子相互間的不斷擴散，相互滲透，實現冶金結合的一種焊接方法。

高分子擴散焊是一種特殊的焊接工藝，能使用不同強度的銅箔在特定的區域焊接在一起，這種焊接工藝不需要使用任何形式的助焊劑，可實現完美的分子連接性，主要用于動力電池的軟連接。

安裝接觸面可以承受任何形式的擠壓、彎曲、或者碰撞。由于安裝接觸面是定制的，所以它可以安裝到只有2mm的空間內。

對于新能源汽車電池模組連接片的焊接來說，分子擴散焊這項工藝不需要焊料，就可以實現焊接，且焊接后質量合格，外觀平整光滑。

不難看出，動力電池模組連接片焊接工藝是一項精細的活，任何一點小問題都會影響到后續成品動力電池的性能、安全。故而優質的材料和高品質的焊接工藝設備是保證焊接工藝成功的基礎。
