點焊機電極常用的有哪些材質？

1、鉻鋯銅(CuCrZr)是最常用的電阻焊電極材料，這是由它本身優(yōu)良的化學物理特性及很好的性價比所決定的。

優(yōu)良的導電性----------保證焊接回路的阻抗最小，獲到優(yōu)良的焊接質量 ?

高溫機械性能----------較高的軟化溫度保證焊接高溫環(huán)境下電極材料的性能及壽命 ?

耐 磨----------電極不易磨損，延長壽命，降低成本 ?

較高的硬度和強度----保證電極頭在一定的壓力下工作不易變形壓潰，保證焊接質量 。

2、氧化鋁銅（CuAl2O3）也叫彌散強化銅，它與鉻鋯銅相比， 具有更高強度(達600Mpa/N/mm2)，出色的高溫機械性（軟化溫度達900℃）及良好的導電性（導電率80~85 IACS%），具有出色的耐磨性，壽命長。 氧化鋁銅（CuAl2O3）是一種性能優(yōu)異的電極材料，無論其強度、軟化溫度還是導電性都非常優(yōu)越，尤其突出的是用來焊接鍍鋅板，它不會象鉻鋯銅電極那樣產(chǎn)生電極與工件粘住的現(xiàn)象，不用經(jīng)常打磨，有效解決焊接鍍鋅板的問題，提高了效率，降低了生產(chǎn)成本。

3、鈹銅(BeCu)電極材料與鉻鋯銅相比，具有更高的硬度（達HRB95~104）、強度(達800Mpa/N/mm2)及軟化溫度（達650℃），但其導電率要低得多，較差。 鈹銅(BeCu)電極材料適用于焊接承受壓力較大的板材零件，以及較硬的材料，如焊縫焊接用的滾焊輪；也用于一些強度要求較高的電極配件如曲柄電極連桿，機器人用的轉換器；同時它具有良好的彈性和導熱性，很適合制造螺柱焊夾頭。 鈹銅(BeCu)電極造價較高，我們通常將其列為特殊的電極材料.

4、鎢電極(Tungsten) 鎢電極材料有純鎢、鎢基高比重合金及鎢銅合金,鎢基高比重合金是鎢中加入少量的鎳鐵或鎳銅燒結而成,鎢銅復合材料(Tungsten-Copper)含有10-40% (重量比)的銅

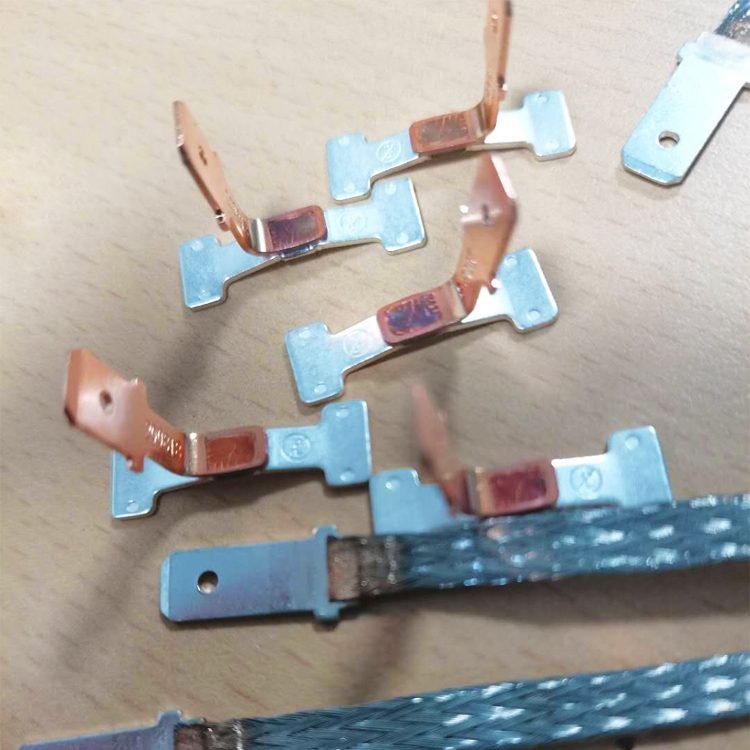

5、鉬電極(Molybdenum) 鎢、鉬電極具有硬度高、熔點高、高溫工作性能優(yōu)越等特點，適合與焊接有色金屬銅、鋁、鎳等，如開關的銅編織帶與金屬片的焊接。
